CIS、CIR系列船用卧式离心泵
一、概述General
CIS系列船用卧式离心泵适用于海、河船舶输送海水、淡水,可作消防、冷却、压载、总用及卫生用泵。IS泵(非船用)也可用于工业城市给水、排水;农业农田、果园灌溉等。CIR系列船用卧式离心泵适用于海、河船舶输送热水,热水温度不高于150℃。CIR系列船用卧式离心泵的性能参数和安装尺寸与CIS泵相同。从驱动端看泵为顺时针方向旋转。
CIS Series mqrine horizontal centrifugal pump is widely used for transfer of freshwater, seawater. The pumps are applicable to fire control, cooling and sanitation and applied to industries, to city water supply and drain, and also to agricultural and orchard irrigation.CIR Series pump shall be used for circulation of hot water. When used to pump hot water not higher than 150℃.The Performance parameters and installation dimensions of CIR Series pumps are the same as CI Series pumps.The pump rotates clockwise viewed from motor.

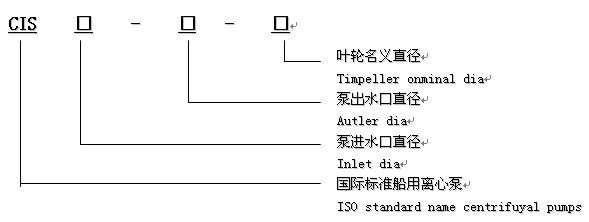

二、型号说明:Type meaning
三、泵的主要性能参数main technical parameter
型号 | 转速 | 流量 | 扬程 | 电机功率 | (NPSH)r | 单泵质量 | 型号 | 转速 | 流量 | 扬程 | 电机功率 | (NPSH)r | 单泵 |
CIS50-32-125 | 2900 | 7.5 | 22 | 2.2 | 2 | 29 | CIS65-50-125 | 2900 | 15 | 21.8 | 3 | 2 | 35 |
12.5 | 20 | 2 | 25 | 20 | 2.5 | ||||||||
15 | 18.5 | 2.5 | 30 | 18.5 | 3 | ||||||||
1450 | 3.75 | 5.4 | 0.55 | 2 | 1450 | 7.5 | 5.35 | 0.55 | 2 | ||||
6.3 | 5 | 2 | 12.5 | 5 | 2 | ||||||||
7.5 | 4.6 | 2.5 | 15 | 4.7 | 2.5 | ||||||||
CIS50-32-125A | 2900 | 11 | 15 | 1.5 | 2 | CIS65-50-125A | 2900 | 22 | 15 | 2.2 | 2 | ||
1450 | 5.5 | 3.7 | 0.55 | 2 | 1450 | 11 | 3.7 | 5.5 | 2 | ||||
CIS50-32-160 | 2900 | 7.5 | 34.3 | 3 | 2 | 40 | CIS65-50-160 | 2900 | 15 | 34 | 4 | 2 | 42 |
12.5 | 32 | 2 | 25 | 32 | 2 | ||||||||
15 | 29.6 | 2.5 | 30 | 31 | 2.5 | ||||||||
CIS50-32-160 | 1450 | 3.75 | 8.5 | 0.55 | 2 | 40 | CIS65-50-160 | 1450 | 7.5 | 8.5 | 0.75 | 2 | 42 |
6.3 | 8 | 2 | 12.5 | 8 | 2 | ||||||||
7.5 | 7.5 | 2.5 | 15 | 7.2 | 2.5 | ||||||||
CIS50-32-160A | 2900 | 11 | 24 | 3 | 2 | CIS65-50-160A | 2900 | 22 | 24 | 3 | 2.5 | ||
1450 | 5.5 | 6 | 0.55 | 2 | 1450 | 11 | 6 | 0.55 | 2 | ||||
CIS50-32-200 | 2900 | 7.5 | 52.5 | 5.5 | 2 | 45 | CIS65-40-200 | 2900 | 15 | 53 | 7.5 | 2 | 46 |
12.5 | 50 | 2 | 25 | 50 | 2 | ||||||||
15 | 48 | 2.5 | 30 | 47 | 2.5 | ||||||||
1450 | 3.75 | 13.1 | 0.75 | 2 | 1450 | 7.5 | 13.2 | 1.1 | 2 | ||||
6.3 | 12.5 | 2 | 12.5 | 12.5 | 2 | ||||||||
7.5 | 12 | 2.5 | 15 | 11.8 | 2.5 | ||||||||
CIS50-32-200A | 2900 | 11 | 38 | 4 | 2 | CIS65-40-200A | 2900 | 22 | 38 | 5.5 | 2 | ||
1450 | 5.5 | 9.5 | 0.55 | 2 | 1450 | 11 | 9.5 | 0.75 | 2 | ||||
CIS50-32-250 | 2900 | 7.5 | 82 | 11 | 2 | 79 | CIS65-40-250 | 2900 | 15 | 82 | 15 | 2 | 82 |
12.5 | 80 | 2 | 25 | 80 | 2 | ||||||||
15 | 78.5 | 2.5 | 30 | 78 | 2.5 | ||||||||
1450 | 3.75 | 20.5 | 1.5 | 2 | 1450 | 7.5 | 21 | 2.2 | 2 | ||||
6.3 | 20 | 2 | 12.5 | 20 | 2 | ||||||||
7.5 | 19.5 | 3 | 15 | 19.4 | 2.5 | ||||||||
CIS50-32-250A | 2900 | 11 | 61 | 7.5 | 2 | CIS65-40-250A | 2900 | 22 | 61 | 11 | 2 | ||
1450 | 5.5 | 15.3 | 1.1 | 2 | 1450 | 11 | 15.3 | 1.5 | 2 | ||||
CIS65-40-315 | 2900 | 15 | 127 | 30 | 2.5 | 90 | CIS80-50-250 | 2900 | 30 | 84 | 22 | 2.5 | 84 |
25 | 125 | 2.5 | 50 | 80 | 2.5 | ||||||||
30 | 123 | 3 | 60 | 75 | 3 | ||||||||
1450 | 7.5 | 32.3 | 4 | 2.5 | 1450 | 15 | 21 | 3 | 2.5 | ||||
12.5 | 32 | 2.5 | 25 | 20 | 2.5 | ||||||||
15 | 31.7 | 3 | 30 | 18.8 | 3 | ||||||||
CIS65-40-315A | 2900 | 22 | 97 | 22 | 2.5 | CIS80-50-250A | 2900 | 45 | 61 | 18.5 | 2.5 | ||
1450 | 11 | 24 | 3 | 2.5 | 1450 | 22 | 15.3 | 2.2 | 2.5 | ||||
CIS50-32-125 | 2900 | 7.5 | 22 | 2.2 | 2 | 29 | CIS65-50-125 | 2900 | 15 | 21.8 | 3 | 2 | 35 |
12.5 | 20 | 2 | 25 | 20 | 2.5 | ||||||||
15 | 18.5 | 2.5 | 30 | 18.5 | 3 | ||||||||
1450 | 3.75 | 5.4 | 0.55 | 2 | 1450 | 7.5 | 5.35 | 0.55 | 2 | ||||
6.3 | 5 | 2 | 12.5 | 5 | 2 | ||||||||
7.5 | 4.6 | 2.5 | 15 | 4.7 | 2.5 | ||||||||
CIS50-32-125A | 2900 | 11 | 15 | 1.5 | 2 | CIS65-50-125A | 2900 | 22 | 15 | 2.2 | 2 | ||
1450 | 5.5 | 3.7 | 0.55 | 2 | 1450 | 11 | 3.7 | 5.5 | 2 | ||||
CIS50-32-160 | 2900 | 7.5 | 34.3 | 3 | 2 | 40 | CIS65-50-160 | 2900 | 15 | 34 | 4 | 2 | 42 |
12.5 | 32 | 2 | 25 | 32 | 2 | ||||||||
15 | 29.6 | 2.5 | 30 | 31 | 2.5 | ||||||||
CIS50-32-160 | 1450 | 3.75 | 8.5 | 0.55 | 2 | 40 | CIS65-50-160 | 1450 | 7.5 | 8.5 | 0.75 | 2 | 42 |
6.3 | 8 | 2 | 12.5 | 8 | 2 | ||||||||
7.5 | 7.5 | 2.5 | 15 | 7.2 | 2.5 | ||||||||
CIS50-32-160A | 2900 | 11 | 24 | 3 | 2 | CIS65-50-160A | 2900 | 22 | 24 | 3 | 2.5 | ||
1450 | 5.5 | 6 | 0.55 | 2 | 1450 | 11 | 6 | 0.55 | 2 | ||||
CIS50-32-200 | 2900 | 7.5 | 52.5 | 5.5 | 2 | 45 | CIS65-40-200 | 2900 | 15 | 53 | 7.5 | 2 | 46 |
12.5 | 50 | 2 | 25 | 50 | 2 | ||||||||
15 | 48 | 2.5 | 30 | 47 | 2.5 | ||||||||
1450 | 3.75 | 13.1 | 0.75 | 2 | 1450 | 7.5 | 13.2 | 1.1 | 2 | ||||
6.3 | 12.5 | 2 | 12.5 | 12.5 | 2 | ||||||||
7.5 | 12 | 2.5 | 15 | 11.8 | 2.5 | ||||||||
CIS50-32-200A | 2900 | 11 | 38 | 4 | 2 | CIS65-40-200A | 2900 | 22 | 38 | 5.5 | 2 | ||
1450 | 5.5 | 9.5 | 0.55 | 2 | 1450 | 11 | 9.5 | 0.75 | 2 | ||||
CIS50-32-250 | 2900 | 7.5 | 82 | 11 | 2 | 79 | CIS65-40-250 | 2900 | 15 | 82 | 15 | 2 | 82 |
12.5 | 80 | 2 | 25 | 80 | 2 | ||||||||
15 | 78.5 | 2.5 | 30 | 78 | 2.5 | ||||||||
1450 | 3.75 | 20.5 | 1.5 | 2 | 1450 | 7.5 | 21 | 2.2 | 2 | ||||
6.3 | 20 | 2 | 12.5 | 20 | 2 | ||||||||
7.5 | 19.5 | 3 | 15 | 19.4 | 2.5 | ||||||||
CIS50-32-250A | 2900 | 11 | 61 | 7.5 | 2 | CIS65-40-250A | 2900 | 22 | 61 | 11 | 2 | ||
1450 | 5.5 | 15.3 | 1.1 | 2 | 1450 | 11 | 15.3 | 1.5 | 2 | ||||
CIS65-40-315 | 2900 | 15 | 127 | 30 | 2.5 | 90 | CIS80-50-250 | 2900 | 30 | 84 | 22 | 2.5 | 84 |
25 | 125 | 2.5 | 50 | 80 | 2.5 | ||||||||
30 | 123 | 3 | 60 | 75 | 3 | ||||||||
1450 | 7.5 | 32.3 | 4 | 2.5 | 1450 | 15 | 21 | 3 | 2.5 | ||||
12.5 | 32 | 2.5 | 25 | 20 | 2.5 | ||||||||
15 | 31.7 | 3 | 30 | 18.8 | 3 | ||||||||
CIS65-40-315A | 2900 | 22 | 97 | 22 | 2.5 | CIS80-50-250A | 2900 | 45 | 61 | 18.5 | 2.5 | ||
1450 | 11 | 24 | 3 | 2.5 | 1450 | 22 | 15.3 | 2.2 | 2.5 |
