2LQFW型冷却器
产品名称:2LQFW型冷却器
产品描述:2LQFW型冷却器可非标订制。采用低肋翅片紫铜管,并采用横向折流板,纵向紊流板结构及机械胀管等工艺,因而具有结构新颖,体积小,重量轻,换热效果好的优点。
在线询盘
产品描述:2LQFW型冷却器可非标订制。采用低肋翅片紫铜管,并采用横向折流板,纵向紊流板结构及机械胀管等工艺,因而具有结构新颖,体积小,重量轻,换热效果好的优点。
在线询盘
【产品详情】

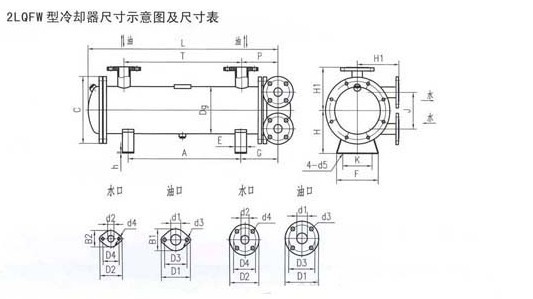

2LQFW型冷却器尺寸示意图:
2LQFW型冷却器型号及说明:
型号 | A 0.5F | A 0.65F | A 0.8F | A 1.0F | A 1.2F | A 1.46F | A 1.7F | A 2.1F | A 2.5F | A 3.0F | A 3.6F | A 4.3F | A 5.0F | A 6.0F | A 7.2F | A 8.5F | A 10F | A 12F | A 14F | A 16F |
A | 345 | 470 | 595 | 440 | 565 | 690 | 460 | 610 | 760 | 540 | 665 | 815 | 540 | 690 | 865 | 575 | 700 | 875 | 875 | 875 |
K | 90 | 90 | 90 | 104 | 104 | 104 | 120 | 120 | 120 | 140 | 140 | 140 | 170 | 170 | 170 | 230 | 230 | 230 | 230 | 230 |
E | 40 | 40 | 40 | 45 | 45 | 45 | 50 | 50 | 50 | 55 | 55 | 55 | 60 | 60 | 60 | 65 | 65 | 65 | 65 | 65 |
F | 140 | 140 | 140 | 160 | 160 | 160 | 180 | 180 | 180 | 210 | 210 | 210 | 250 | 250 | 250 | 320 | 320 | 320 | 320 | 320 |
Dg | 114 | 114 | 114 | 150 | 150 | 150 | 186 | 186 | 186 | 219 | 219 | 219 | 245 | 245 | 245 | 325 | 325 | 325 | 325 | 325 |
H1 | 115 | 115 | 115 | 140 | 140 | 140 | 165 | 165 | 165 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 |
J | 42 | 42 | 42 | 47 | 47 | 47 | 52 | 52 | 52 | 85 | 85 | 85 | 95 | 95 | 95 | 105 | 105 | 105 | 105 | 105 |
H | 95 | 95 | 95 | 115 | 115 | 115 | 140 | 140 | 140 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 |
L | 545 | 670 | 790 | 680 | 805 | 930 | 740 | 890 | 1040 | 870 | 995 | 1145 | 920 | 1070 | 1245 | 1000 | 1125 | 1300 | 1300 | 1527 |
G | 100 | 100 | 100 | 115 | 115 | 115 | 140 | 140 | 140 | 175 | 175 | 175 | 205 | 205 | 205 | 220 | 220 | 220 | 220 | 220 |
P | 93 | 93 | 93 | 105 | 105 | 105 | 120 | 120 | 120 | 170 | 170 | 170 | 190 | 190 | 190 | 210 | 210 | 210 | 210 | 210 |
T | 357 | 482 | 607 | 460 | 585 | 710 | 500 | 650 | 800 | 565 | 690 | 840 | 570 | 720 | 895 | 590 | 715 | 890 | 890 | 890 |
C | 186 | 186 | 186 | 220 | 220 | 220 | 270 | 270 | 270 | 308 | 308 | 308 | 340 | 340 | 340 | 406 | 406 | 406 | 406 | 406 |
法兰 | 椭圆 圆形 | |||||||||||||||||||
d1 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 |
D1 | 90 | 90 | 90 | 100 | 100 | 100 | 118 | 118 | 118 | 160 | 160 | 160 | 180 | 180 | 180 | 195 | 195 | 195 | 195 | 195 |
B1 | 64 | 64 | 64 | 72 | 72 | 72 | 85 | 85 | 85 | |||||||||||
D3 | 65 | 65 | 65 | 75 | 75 | 75 | 90 | 90 | 90 | 125 | 125 | 125 | 145 | 145 | 145 | 160 | 160 | 160 | 160 | 160 |
d3 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 | 8-Φ18 | 8-Φ18 | 8-Φ18 | 8-Φ18 | 8-Φ18 |
d2 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
D2 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 | 145 | 145 | 145 | 160 | 160 | 160 | 180 | 180 | 180 | 180 | 180 |
B2 | 45 | 45 | 45 | 64 | 64 | 64 | 72 | 72 | 72 | |||||||||||
D4 | 55 | 55 | 55 | 65 | 65 | 65 | 75 | 75 | 75 | 110 | 110 | 110 | 125 | 125 | 125 | 145 | 145 | 145 | 145 | 145 |
d4 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
来源:本站 时间:2019-08-20 09:55:19
